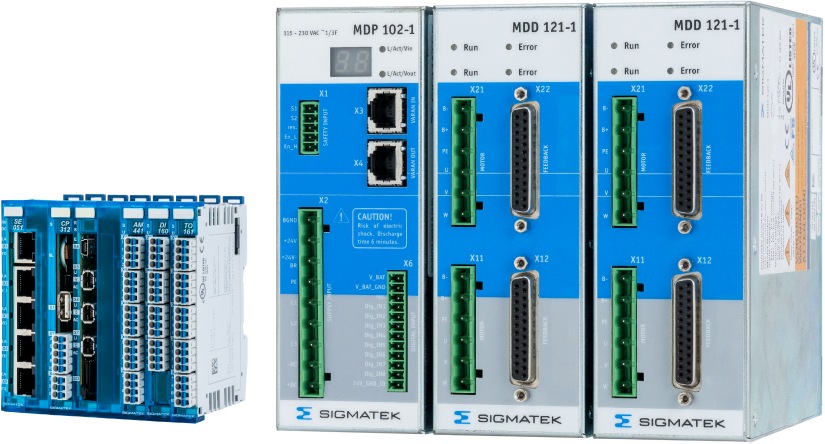

スマート駆動制御システム System MXs 特許第07358257号/第07451191号
小型・狭幅のロールtoロール搬送装置に特化したシステム製品です。コンポーネント提供に加え、お客様でのソフトウェア設計が不要です。
特長
1.手軽に使える
-
誰でも使えるインタフェース
専用調整ツールの使用やPCとの接続なしでシステムの立ち上げが可能です。
お客様自身がHMI(タッチパネル)を操作することで、ロール径、ギヤ比などの機械定数、制御方式を設定できます。 -
手軽なシステムコーディネート
モータ駆動軸16軸分の制御ソフトウェアをプリインストールしています。初期の使用軸数や制御方式は、事前にヒアリングした内容にて、当社で設定して納品いたします。

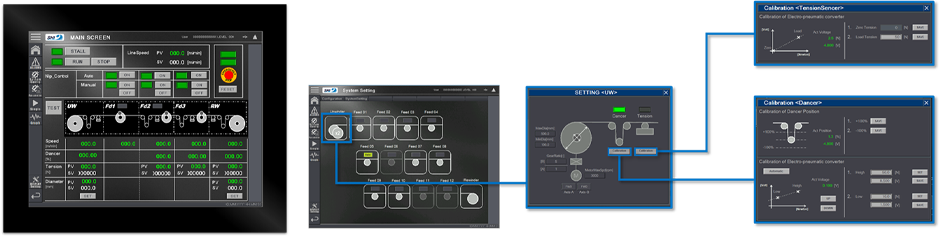

操作画面遷移イメージ
2.高精度な基材搬送性能
当社がこれまで培ってきた駆動制御技術をベースにしており、高精度な基材搬送を実現します。
3.高速データモニター対応

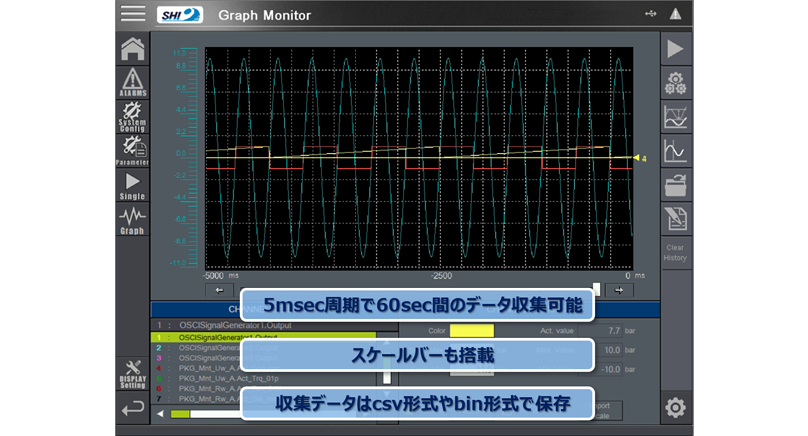

HMI上で5msec周期・60sec間のデータ収集が可能で、収集したデータはcsv形式やbin形式で保存ができます。また、スケールバーも搭載しており、指定した箇所でグラフ上の数値を確認できます。
4.省スペース化の実現
- System MXsは非常にコンパクトなコントローラ、ドライバによって構成されるため、制御盤の省スペース化につながります。
- 小容量サーボモータの4軸構成の場合、必要機器本体サイズは縦160mm以内、横250mm以内に収まり、非常にコンパクトです。
- 小容量の場合は全体の省スペース化にも貢献します。
- 中容量サーボ・ベクトルモータの場合のサイズについてはお問合せください。
アプリケーション
- 小型・狭幅のロールtoロール搬送装置に最適です。
- 小ロット生産のような、軸構成・パス変更の多いラインにも適応します。
システム構成

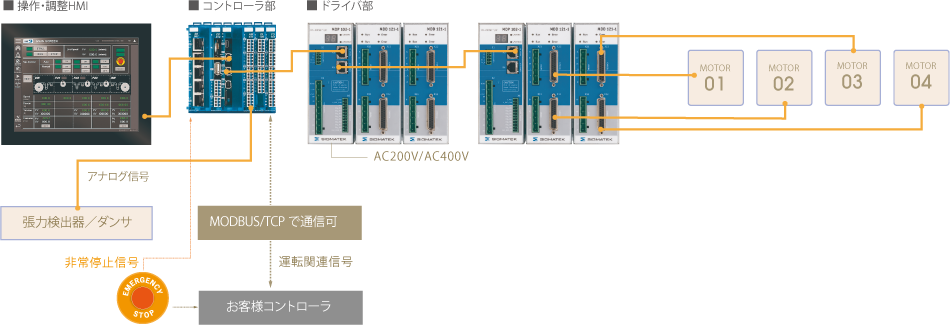

System MXsは、以下(主要機器)を当社でとりまとめ、納品します。
| 納品対象機器 |
コントローラ |
|---|---|
|
モータ/ドライバ |
|
|
I/Oユニット |
|
|
HMI(タッチパネル) |
|
|
PGケーブル他各種ケーブル類 |
詳細仕様は各製品のカタログをご参照ください。 資料請求はこちら
