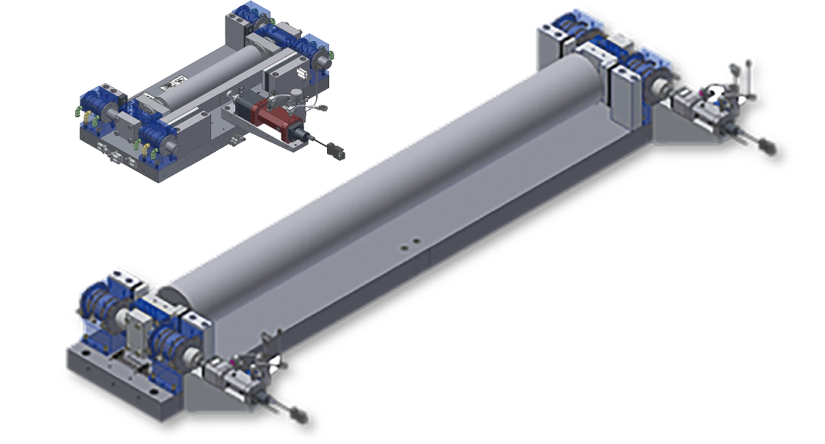

高精度エアダンサユニット ADU-ASシリーズ 特許第6479588号
ロールtoロール搬送における張力変動を大幅に抑制し、より薄膜な基材の超高精度搬送・低張力搬送を実現するためのユニットです。
特長
１.張力変動を大幅に抑制し、超高精度搬送を実現
従来のダンサ機構で起きうる課題に改善を施し、超高精度搬送のための張力変動抑制化技術を実現しました。
- 水平方向直動式を採用し、自重の影響を削除
- 可動部にエアベアリングを採用し、摩擦抵抗を削除
- サーボ弁をアクチュエータ本体に搭載することで、空気抵抗の伝達遅れを低減
- 高精度な圧力センサと高精度な位置センサによる高応答かつ高精度な制御
通常搬送における各制御の搬送制御精度を比較した際、ADU-250-ASによる張力制御では、張力検出器や通常ダンサと比較して、張力変動が半分以下と、大幅に抑制できます。
（搬送条件） 基材：PETフィルム 25μm 基材幅：200mm 設定張力：5N 搬送速度：5m/min

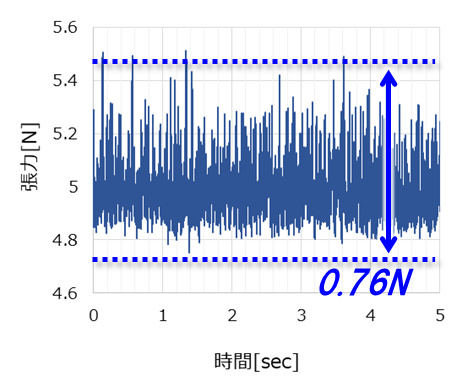

- （a）張力検出器制御

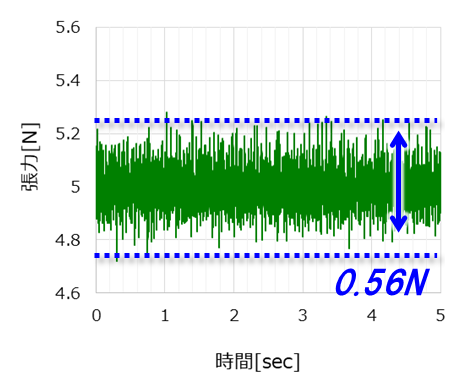

- （b）ダンサ制御-通常ダンサ

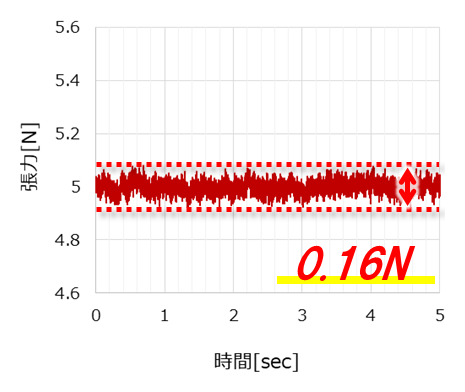

- （c）ダンサ制御-ADU-250-AS
２.低張力搬送でも安定搬送が可能
張力設定1Nの極低張力で搬送したときの張力変動を、通常ダンサとADU-250-ASで比較した場合も、通常ダンサと比較して1/4以上張力変動の抑制効果があり、安定した搬送が実現できます。
（搬送条件） 基材：PETフィルム 25μm 基材幅：200mm 設定張力：1N 搬送速度：5m/min

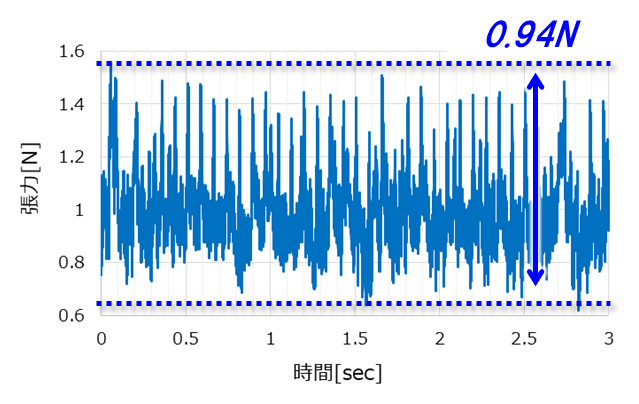

- 通常ダンサ

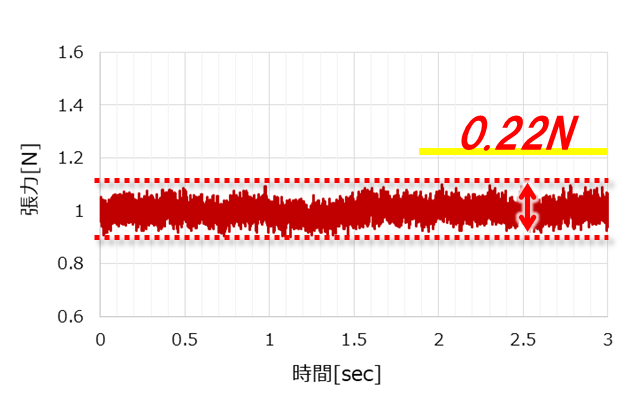

- ADU-250-AS
３.高速搬送でも安定搬送が可能
通常ダンサでは搬送速度を上げるのに従って、張力変動が大きくなってきますが、ADU-1200-ASでは速度の変化による張力変動の変化がほとんどありません。高速搬送でも安定した張力で搬送できます。
（搬送条件） 基材：OPPフィルム 20μm 基材幅：1000mm 設定張力：10～50N 搬送速度：5～200m/min

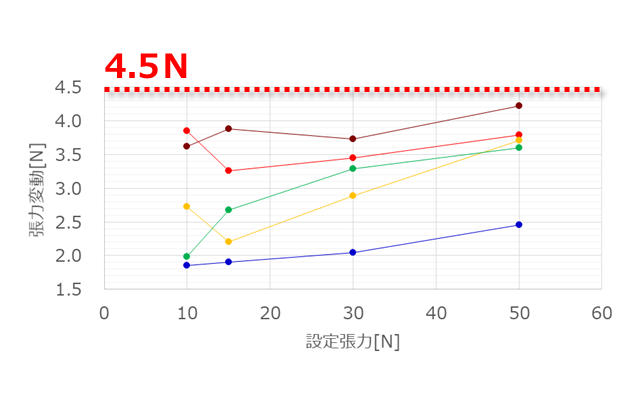

- 通常ダンサ張力変動

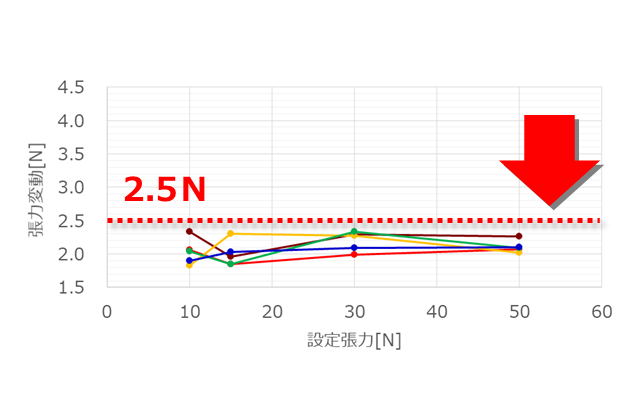

- ADU-1200-AS 張力変動
-
：200m/min
-
：100m/min
-
：50m/min
-
：10m/min
-
：5m/min

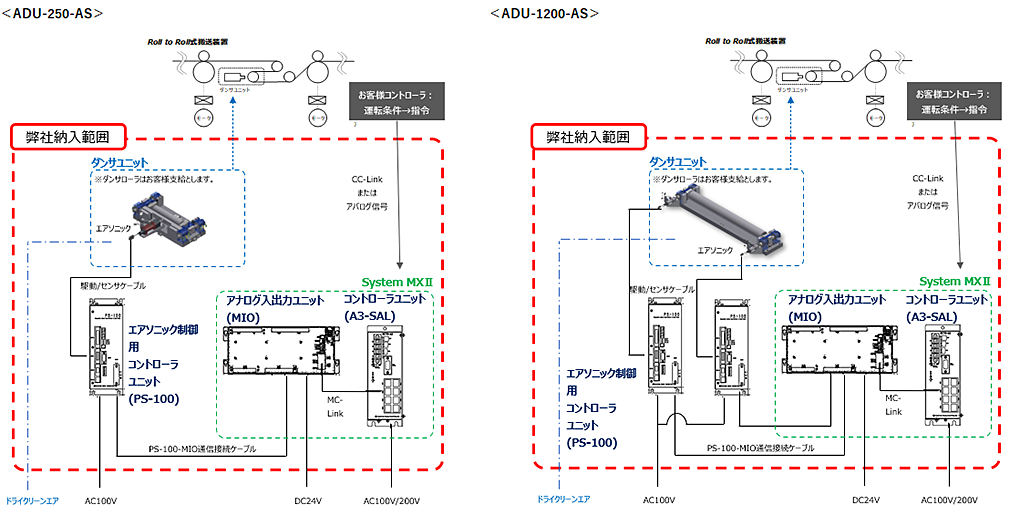

システム構成

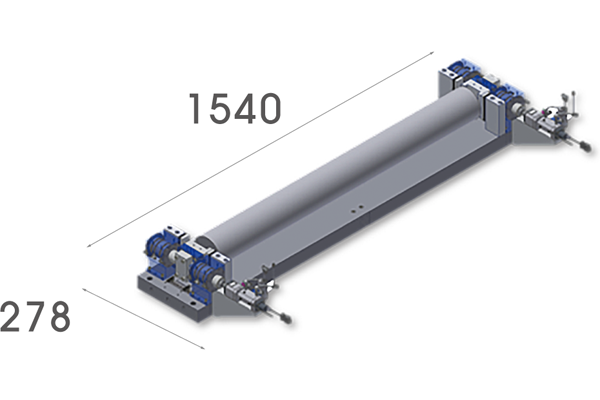

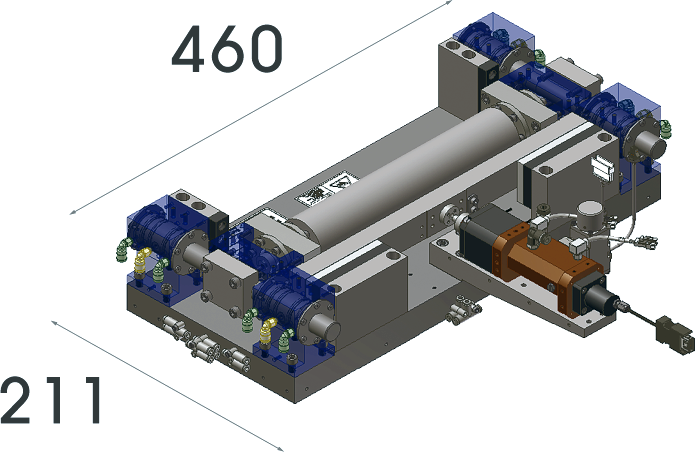

| 形式 | ADU-250-AS | ADU-1200-AS |
|---|---|---|
| 寸法 |
|
|
| 最大張力 ［N］ |
50 |
100 |
| 基材幅 ［mm］ |
～200 |
〜1100 |
| ローラ面長 ［mm］ |
～250 |
〜1200 |
| ローラ径 ［mm］ |
～50 |
〜120 |
| ダンサストローク ［mm］ |
18 |
18 |
| 可動部質量 ［kg］ |
2.7 |
9.4 |
| 総質量 ［kg］ |
33 |
185 |
詳細仕様は各製品のカタログをご参照ください。 資料請求はこちら
