1.動力技術計算



装置のデータを選択してください

STEP 1

STEP 2
へ移動

STEP 3
へ移動

STEP 4
へ移動

STEP 5
へ移動

装置のデータを選択してください

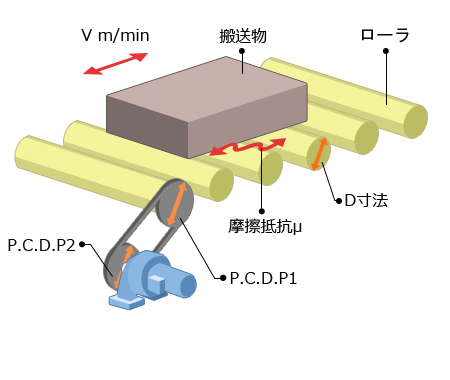

コンベアの速度  V=   m/min
搬送物の総重量  W=   kg
ローラの総重量  WR= kg
チェーン・ベルトの重量  B=   kg
走行抵抗(摩擦抵抗) μ=
ローラ径  D=   mm

連結方式を選択してください

STEP 1
へ移動

STEP 2

STEP 3
へ移動

STEP 4
へ移動

STEP 5
へ移動

連結方式
P1= mm P2= mm
衝撃係数  fs= Help
起動頻度係数  fn= Help

運転方式を選択してください

STEP 1
へ移動

STEP 2
へ移動

STEP 3

STEP 4
へ移動

STEP 5
へ移動

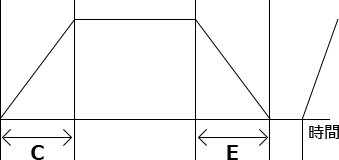

インバータモータ運転パターン

※インバータモータ運転パターン

モータ回転数
N= r/min
1800r/min(60Hz)
C= sec E= sec

商用電源動力計算計算式

減速比 Z=π×D×N×P2/(1000×P1×V) Z=
決定した減速比 Zf=
負荷トルク(モータ軸換算) Tf=9.8×{(W+WR+B)×μ×D×P2/(2×1000×P1×Zf×ηc×ηg)} Tf= N・m
Pf=(Tf×N)/9550 pf= kW
仮選定容量 Pf×sf kW
決定した仮選定容量 Pf×sf Pf2= kW
仮選定モータの慣性モーメント Jm= kg・m2
仮選定モータのモータ始動トルク Tmax= N・m
総慣性モーメント Jf=Jw Jf= kg・m2
Jw=((W+WR/2+B)/4)×(D×P2)²/(1000×P1×Zf)² Jw= kg・m2
加速トルク(最大トルク) Ti=(Tmax-Tf)×{Jf/(Jf+Jm)}+Tf Ti= N・m
P=Ti×N/9550 P= kW
等価連続入力容量 Pe=Te×N/9550 Pe= kW
Te=(2×Ti+Tf)/3 Te= N・m
出力軸最大トルク To=Ti×Zf×ηc To= N・m
等価ラジアル荷重(出力軸) Fero=(9550×Pe/N)×Zf×ηc×2000/P2(直結の場合は「0」) Fero= N
最大ラジアル荷重(出力軸) Fromax=2000×To/P2 (直結の場合は「0」) Fromax= N


インバータ駆動動力計算計算式

減速比 Z=π×D×N×P2/(1000×P1×V) Z=
決定した減速比 Zf=
負荷トルク(モータ軸換算) Tf=9.8×{(W+WR+B)×μ×D×P2/(2×1000×P1×Zf×ηc×ηg)} Tf= N・m
Pf=(Tf×N)/9550 pf= kW
決定した仮選定容量 Pf2= kW
仮選定モータの慣性モーメント Jm= kg・m2
仮選定モータのモータ始動トルク Tmax=(Pf2*974/1750)*g*1.2(始動トルクは120%で計算) Tmax= N・m
総慣性モーメント Jf=Jw Jf= kg・m2
Jw=((W+WR/2+B)/4)×(D×P2)²/(1000×P1×Zf)² Jw= kg・m2
加速トルク(モータ軸換算の加速に必要なトルク) Ta=[(JF+JM)×1800]/(9.55×C) Ta= N・m
加速時に必要なモータ軸換算の最大トルク(加速トルク+負荷トルク) Ti=Ta+Tf Ti= N・m
P=Ti×N/9550 P= kW
等価連続入力容量 Pe=Te×N/9550 Pe= kW
Te=(2×Ti+Tf)/3 Te= N・m
出力軸最大トルク To=Ti×Zf×ηc To= N・m
等価ラジアル荷重(出力軸) Fero=(9550×Pe/N)×Zf×ηc×2000/P2(直結の場合は「0」) Fero= N
最大ラジアル荷重(出力軸) Fromax=2000×To/P2 (直結の場合は「0」) Fromax= N
